L'interface numérique de laboratoire :
présentation d'un concept USB

Développements Electroniques

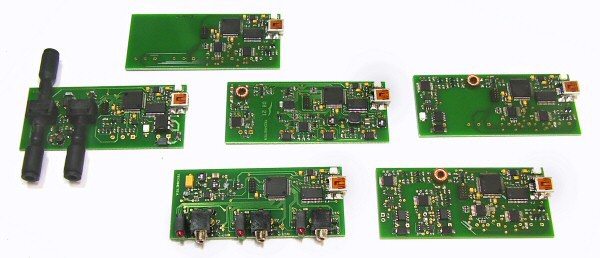

Cartes USB

Ce concept d'instrumentation numérique de laboratoire, permet de pouvoir disposer rapidement d'un matériel simple d'utilisation et de petite taille, en intégrant dans un même module d'acquisition (sur un même circuit imprimé), les interfaces électroniques spécifiques des divers capteurs à connecter.

La connexion informatique au travers d'une ligne USB, assure une solution extrêmement mobile, pouvant se connecter sur des ordinateurs PC portables, ne nécessitant aucune autre source d'alimentation et constituant une installation parfaitement autonome.

La module de base est souvent conçu avec des entrées pour 4 capteurs, et l'utilisation d'un hub USB du commerce permet l'extension du nombre de modules connectés à l'ordinateur.

La carte d'acquisition peut être livrée nue, ou dans un boîtier spécifique.

L'exploitation informatique est réalisée à partir des techniques Internet (XML, HTML, JavaScript) avec l'avantage d'un environnement à la fois très simple et très riche (exemple), permettant à quiconque de pouvoir très rapidement modifier ou développer un applicatif.

De plus, ce type de programmation ne nécessitant aucun compilateur ni aucun logiciel spécialisé, le développement ou l'adaptation d'un logiciel peut se faire n'importe où, n'importe quand, sur n'importe quel ordinateur PC (bureau ou portable) sans aucune licence affectée à la machine, ajoutant encore ainsi à l'extrême mobilité du concept.

Plug&Play, le logiciel d'exploitation peut intégrer à la demande du client, des fonctions telles que : graphisme, courbes, enregistrements pour traitement sous Excel ®, etc ...

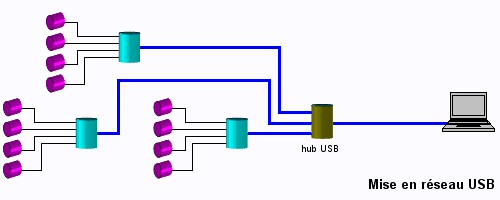

Mise en réseau USB



Ci-dessous, extrait d'un fichier d'enregistrement de températures réalisé avec du matériel Technetea. (Fichier téléchargeable pour visualisation sous Excel ®)

sec	°C	°C	°C	°C	°C	°C	°C	°C	°C	°C	°C	°C	°C	°C	°C
1	19.48	19.33	19.41	19.52	0.00	0.00	0.00	19.39	19.28	19.45	19.37	19.42	20.85	19.45	19.29
2	19.48	19.34	19.41	19.53	0.00	0.00	0.00	19.39	19.28	19.45	19.37	19.43	20.98	19.46	19.29
3	19.48	19.33	19.41	19.52	0.00	0.00	0.00	19.39	19.28	19.45	19.37	19.43	21.11	19.47	19.29
4	19.49	19.34	19.42	19.53	0.00	0.00	0.00	19.39	19.29	19.46	19.39	19.44	21.26	19.48	19.30
5	19.49	19.34	19.41	19.53	0.00	0.00	0.00	19.39	19.28	19.45	19.40	19.44	21.39	19.49	19.30
6	19.49	19.34	19.41	19.54	0.00	0.00	0.00	19.39	19.28	19.45	19.41	19.44	21.53	19.50	19.30
7	19.48	19.34	19.41	19.54	0.00	0.00	0.00	19.40	19.28	19.46	19.41	19.45	21.67	19.52	19.31
8	19.49	19.34	19.41	19.54	0.00	0.00	0.00	19.40	19.29	19.45	19.42	19.45	21.81	19.53	19.31
9	19.48	19.34	19.41	19.54	0.00	0.00	0.00	19.40	19.28	19.46	19.41	19.46	21.96	19.55	19.31
10	19.48	19.34	19.41	19.53	0.00	0.00	0.00	19.41	19.29	19.46	19.43	19.46	22.10	19.56	19.32
11	19.48	19.34	19.42	19.54	0.00	0.00	0.00	19.40	19.29	19.46	19.45	19.46	22.24	19.58	19.32
12	19.49	19.34	19.41	19.53	0.00	0.00	0.00	19.41	19.29	19.45	19.44	19.47	22.39	19.59	19.33
13	19.49	19.34	19.41	19.53	0.00	0.00	0.00	19.42	19.28	19.45	19.45	19.47	22.53	19.61	19.33
14	19.48	19.34	19.41	19.53	0.00	0.00	0.00	19.41	19.28	19.46	19.47	19.48	22.68	19.63	19.33
15	19.48	19.34	19.42	19.54	0.00	0.00	0.00	19.41	19.28	19.47	19.48	19.49	22.83	19.65	19.34
16	19.48	19.35	19.42	19.54	0.00	0.00	0.00	19.42	19.29	19.47	19.50	19.49	22.98	19.67	19.35

Les modules USB d'interface sont particulières adaptés aux environnements suivants :

- Services R&D : études de faisabilité, prototypage, mesures complémentaires

- Laboratoires de Recherche : expériences de physique chimie

- Services techniques : évaluation de matériels, bancs de test, bancs d'étude

- Services informatiques : simulateurs pour développement et debugage de logiciels, simulation de situations

- Services d'interventions : équipement léger pour tests sur site

- Formation de personnels : simulateurs, systèmes d'acquisition miniatures

Rapidement opérationnels et faciles de prise en main, les modules USB d'interface s'adressent aux :

- techniciens

- assistants de laboratoire

- ingénieurs

- stagiaires


manip de chimie manip de physique manip éléectromécanique

Prévoir un module USB d'acquisition et son logiciel associé pour ses besoins spécifiques, c'est l'assurance de
disposer d'une interface électronique rapidement opérationnelle pour aller à l'essentiel.




Module régulateur de chauffage Module USB pour 8 capteurs numériques   (voir lien) 10 entrées  -40°C/+450°C  Pt100 (3 fils)  USB


Module à fonctions mixtes (Pt100, 4-20mA, ...)



Interfaces proposées :

- mesure de température par sonde Pt100 3 fils

- mesure de température par sonde Pt1000 2 fils

- interrupteur isolé basse puissance 200mA 24V

- interrupteur isolé moyenne puissance 5A 24V

- mesure de pression avec capteur intégré

- interface pour platines senseurs (présentation du concept)

- interface de capteurs 4-20mA avec sortie alimentation 13V

- interface de boucle 4-20mA avec isolation galvanique

carte d'acquisition USB carte d'acquisition USB

Interfaces actuellement en étude

- simulateur PT100 isolé

- simulateur 4-20mA isolé

- interface pour codeur incrémental 5V

- interface pour codeur incrémental compatible NAMUR

Interfaces en projet

- interface isolée de mesure de tension 0/50V

- interface pour capteurs type "pont de Wheatstone" avec alimentation paramétrable courant-tension

- interface de commande de moteur
